アルミダイカスト金型





アルミダイカストは、現代の製造業において広く活用される金属加工技術の一つであり、自動車、電子機器、建築資材など、多岐にわたる分野で重要な役割を果たしています。アルミニウム合金を高温で溶解し、金型に高圧で射出して成形することで、複雑な形状を高精度かつ大量に制作できるのが大きな特長です。本記事では、アルミダイカストの基本原理から、加工上のポイント、さらに強度や表面処理、冷却や熱処理などの具体的な事例について解説していきます。

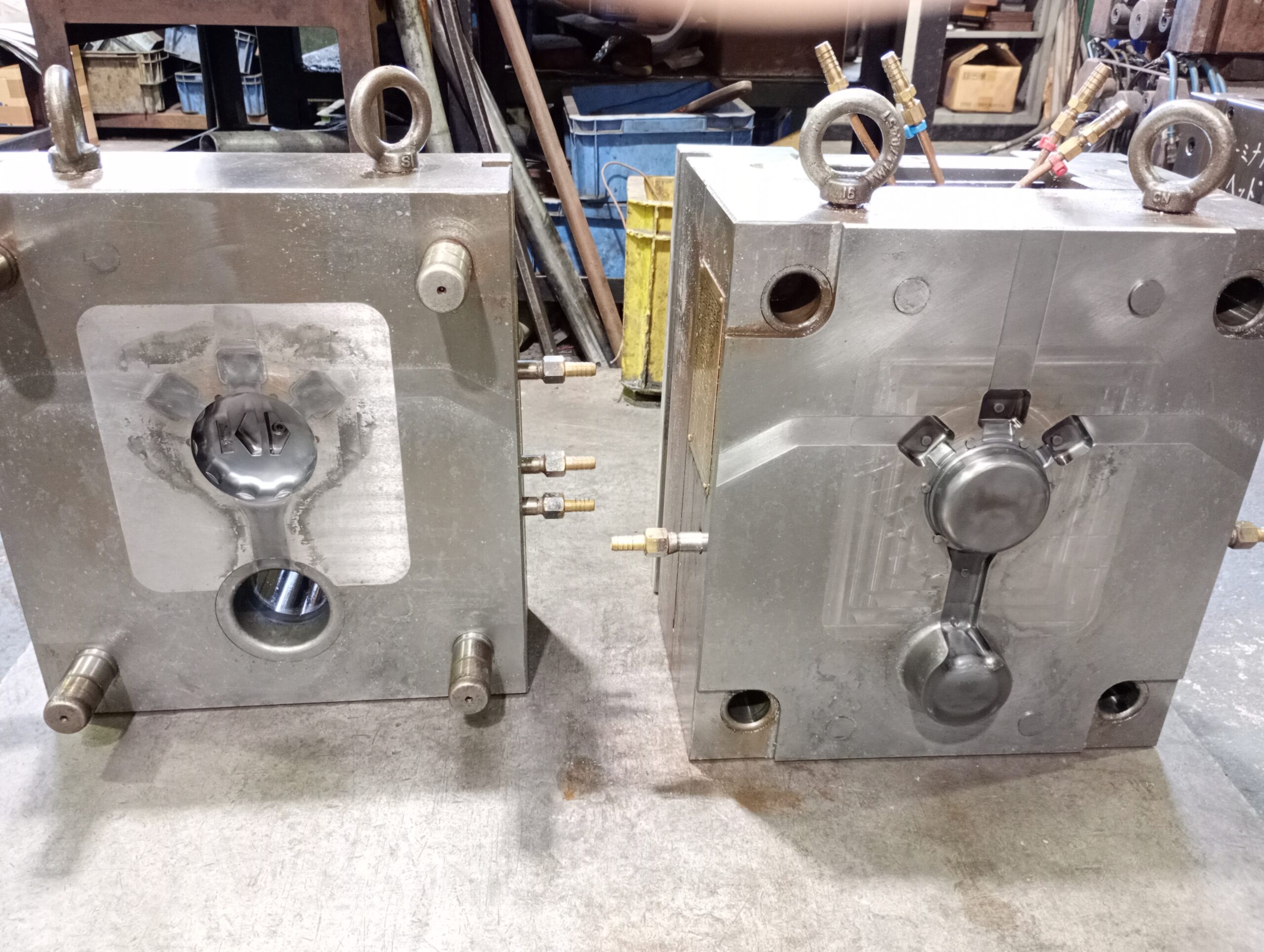

アルミダイカストと金型の関係

アルミダイカストの品質を決定づける最も重要な要素は「金型」です。金型は、製品の寸法精度や表面状態、さらには内部の構造強度に直結します。精密に設計された金型は、数十万ショットに耐えながら安定した製品を製造できます。そのため、金型制作段階では、製品の用途や必要な強度を考慮し、どの合金を使用するか、どのような冷却機構を組み込むかが慎重に検討されます。



加工工程と温度管理

アルミ合金を使用したダイカスト加工では、溶湯の温度管理が極めて重要です。温度が高すぎると金型の寿命を縮め、低すぎると充填不足や寸法不良が発生します。通常、アルミニウム合金はおよそ 660℃～680℃ 前後で溶解され、射出時には適正な流動性を維持する必要があります。さらに金型側も適切な予熱や冷却が行われなければ、表面欠陥やひけ巣などの不良が生じます。製造現場では、温度センサーや流量計などの情報を基に、リアルタイムで制御する仕組みが整えられています。



合金の選択と強度特性

アルミダイカストに用いられる合金は、シリコン、銅、マグネシウムなどの元素を含むものが一般的です。合金の種類によって強度、耐摩耗性、耐食性が異なり、用途に応じた最適な組成が選ばれます。例えば、自動車のエンジン部品では高い強度と熱伝導性が求められるため、銅を含有した合金が用いられることがあります。一方、軽量化が重視される電子機器筐体には、流動性が高く薄肉成形に適した合金が選ばれます。合金の選定は、まさに設計段階における重要な判断です。



表面品質と処理方法

アルミダイカスト製品は、そのままでも美しい金属光沢を持ちますが、多くの場合は表面処理が施されます。代表的な処理には、アルマイト処理、粉体塗装、クロムメッキなどがあります。これにより、耐食性や耐摩耗性が向上し、見た目の美観も強化されます。さらに、表面処理は後加工のしやすさにも影響し、製品全体の寿命を延ばす効果があります。



寸法精度と事例

アルミダイカストの魅力の一つは、優れた寸法精度です。適切な加工条件を満たせば、±0.1mm以下の精度で複雑な形状を量産することが可能です。例えば、自動車用トランスミッションケースは内部に複雑な油路を持ち、寸法精度がわずかに狂うだけで性能低下につながります。実際の事例では、冷却機構を強化した金型を用いることで、熱膨張による寸法変化を抑制し、高精度な部品製造が実現されています。



冷却と構造の工夫

金型内部には冷却水路が設けられ、効率的に温度を下げる構造になっています。冷却が不十分だと製品に気泡やひけ巣が発生し、強度不足や表面欠陥の原因になります。近年では、シミュレーション技術の発展により、冷却の流れを事前に解析し、最適な構造を設計することが一般的になっています。これにより、製造の安定性が向上し、歩留まり改善に直結しています。



熱処理と後工程

ダイカスト製品は基本的に熱処理が難しいとされますが、特定の合金や用途によっては後工程としてT5やT6処理を施すことがあります。これにより、機械的強度や耐摩耗性がさらに向上します。また、熱処理後の加工や表面処理の工程と組み合わせることで、より信頼性の高い製品が完成します。



まとめ

アルミダイカストは、金属加工の中でも特に寸法精度と量産性に優れた技術であり、その裏には金型設計、合金選定、温度制御、冷却構造、熱処理など、多岐にわたる工夫と知識が詰め込まれています。各工程における情報を適切に管理し、製造現場で活かすことが、高品質な製品制作の鍵となります。今後も、環境対応やさらなる軽量化の要求に応えるため、アルミダイカストの技術は進化し続けることでしょう。
